武漢商場高清監控安裝設計方案

一、 XXXXX廣場監控設計說明：

1、本系統方案初步設計89個監控點，其中廣場及周邊13個槍械，一樓22個紅外攝像頭

球機，二樓39臺紅外球機，三樓15臺紅外球機。場內主要監控點為現金通道、散裝、冷鮮、走廊、出口。具體分布見附圖。

2、本系統方案在保障項目中采用6臺16路雙盤錄像機，或4臺24路四盤錄像機

在上一次使用的同時，預留7個位置以備后用。

3、配備6組21.5”顯示器武漢監控安裝，或4組32”顯示器，方便預覽；

二、網絡監控系統概述

隨著光學成像、圖像處理、壓縮算法、網絡傳輸、數據交換等技術的不斷進步，視頻監控系統已經實現了真正的高清化、數字化、網絡化。由于網絡監控系統采用了視頻采集、傳輸、交換、存儲、視頻輸入輸出的數字信號，在抗電磁干擾、逐行掃描、圖像分辨率等方面具有傳統模擬攝像機無法比擬的優勢。可以達到百萬像素甚至近千萬像素，色彩更逼真，層次更多，畫面飽和度更好。并且隨著我國3G、4G網絡的發展，遠程網絡監控也日趨成熟，突破了視頻監控的空間和地域限制；諸多性能優勢和產業集成成本優勢，使得大量網絡高清監控產品普及到民用市場。 .

三、九生河廣場網絡監控系統總體要求

結合九盛和生活廣場的實際要求，為保證營業場所、廣場、周邊、倉庫、現金通道等區域的正常運營和安全管理，需要配置一套精良的技術防御系統實現 區域?qū)崿F(xiàn)不間斷高清視頻監控。監控系統要求基于IP數字網絡建設，采用網絡監控產品構建系統。系統建成后，可滿足高清監控、遠程控制、視頻存儲等要求，使其具有強大可靠的安全防護能力，達到最大、最佳的技術防御效果。具體要求如下：

1、高清畫質視頻圖像，24小時不間斷圖傳；

2、豐富的視頻管理策略，檢索查詢功能，多級用戶管理機制；

3、有安全可靠的數據存儲策略和機制；

4、可以長期穩定、安全、可靠地運行；

5、具有良好的開放性和可擴展性；

6、系統應支持升級、擴展和接入其他信息系統；

湖北IT公司南陽市展路146號百樂科技市場4019室百樂大廈1408室電話

7、性價比最高，配置合理，工藝完美；

四、設計依據

相關規格如下：

《城市報警監控系統建設指導技術文件》

計算機信息網絡國際互聯網管理規定

《建筑智能系統工程設計標準》（DB32/181-98）

民用閉路電視系統工程技術規范（GB/50198-1994)

《視頻安防監控系統技術要求》GA/T367

《安全防護系統通用圖形符號》（GA/T74-94）

建筑電子信息系統防雷技術規范

《安全工程程序和要求》（GA/T75-94）

《中國電信網絡視頻監控服務技術規范》V2.0

建筑物和建筑物綜合地面線系統工程設計規范（GB/-2000）

五、設計原則

本設計法則將以九盛和生活廣場的特點為出發點，結合實際需求，以更少的投入換取最佳的產出，從而達到最佳性價比，為客戶著想，為客戶創造價值顧客。我們這次設計的出發點和目標

1、先進性和適用性：

基于最新標準的數字網絡視頻監控系統設計，與先進成熟的網絡監控產品和技術聯網，支持圖像和數據鏈路的實時傳輸、存儲和多通道實時集中監控。系統的軟件編程和操作簡單易用，易于掌握，適合貴公司的特點。同時，該系統是一個針對各個管理級別的系統。其功能配置本著為用戶提供舒適、安全、方便、快捷的原則，操作簡單易學。

2、經濟實用：

充分考慮用戶的實際需求和信息技術的發展趨勢，根據用戶的現場環境，設計選擇適合現場條件并滿足用戶要求的功能和系統配置方案，什么什么樣的設備用在什么樣的環境和需求，不浪費也不浪費。保守，通過嚴格的有機結合，達到最佳的性價比，即節省工程投資，又能保證系統功能的最佳呈現。

3、可靠性和安全性

系統的設計應具有較高的可靠性。系統因故障或意外中斷后，能保證數據的準確性、完整性和一致性，并具有快速恢復的功能。同時，系統有一套完整的系統管理策略（分級管理、操作日志等），可以保證系統的安全運行。

4、開放性和可擴展性：

考慮到監控系統的長遠利益，在注重設計和選型的開放性的同時，還要兼顧周邊信息環境的現狀、未來技術的發展趨勢和未來使用需求，視頻監控系統中的產品符合行業標準，協議滿足系統的可擴展性和便攜性。系統的軟硬件應采用模塊化結構，以方便圖像監控系統的更新、擴展、升級以及接入其他系統，以滿足未來的發展需求。 .

5、追求最優的系統設備配置

在滿足用戶對功能、質量、性能、價格、服務等要求的前提下，我們追求最優化的系統設備配置，最大限度地降低系統成本。

六、系統設計

1、監控系統結構與設計

數字網絡監控系統是一門涉及網絡布線、弱電、信息技術、流媒體技術、軟件編程與應用的跨學科、跨行業的系統工程。九生河生活廣場網絡視頻監控系統由以下幾部分組成：

(1）前端視頻采集部分包括：高清紅外攝像頭、開關、戶外電源、支架、監控桿、補光燈等設備及配件。攝像頭是主要的前置-監控系統的末端部分，是整個系統的主體部分，它將監控范圍內的場景編碼壓縮成視頻數據信號，傳輸給控制中心的錄像機和監視器。攝像頭部分及其產生的視頻信號質量是整個系統質量的關鍵。

(2）傳輸部分包括：傳輸線（工程超五純銅網線）、交換機、水晶頭等傳輸部分是整個視頻監控系統的數據傳輸通道，是整個視頻監控系統的血液。整個視頻監控系統，所有前端攝像機通過傳輸電纜和傳輸設備（交換機）將視頻信號傳輸?shù)奖O(jiān)控中心，實現監控中心對前端設備的控制。不僅影響視頻的傳輸距離，還會影響視頻的畫質和整個系統的抗干擾能力。

(3）供電部分提供電源線、電源、室外網絡監控專用電源等前端設備供電支持。一種采用集中供電方式，即，一個電源為周邊地區供電

多攝像頭供電，此模式易于搭建；另一種是單獨供電方式，即一個電源只給一個攝像頭供電，方便維護。

(4）后端顯示部分包括一臺或多臺高清顯示器、顯示器（電視墻）、高清解碼器、VGA線、VGA切換器、HDMI高清線。其功能是傳輸 顯示傳入的視頻圖像。

(5）后端存儲部分包括：硬盤錄像機、大容量監控專用硬盤等設備監控目的是存儲過去事件的視頻數據，所以數據存儲對于監控武漢監控安裝，本方案設計為網絡錄像機采用大容量硬盤存儲，支持全天候、多路同時錄像存儲，保證系統的穩定性和可靠性。本方案存儲特點如下：

一個。在監控中心和客戶端分別部署存儲系統，采用分布式集中存儲方式，實現中心和客戶端之間的多點存儲，保證視頻數據和快照數據的完整性；

b.采用基于iSCSI技術的IP SAN（Area）解決方案，實現隨時隨地訪問存儲數據；

c。采用網絡錄像機和多硬盤存儲技術，提高數據存儲的安全性、可靠性和壽命；

(6）系統控制部分包括：監控軟件、設備管理服務器、核心交換機等設備控制部分是整個系統的“大腦”和“心臟”，是管理指揮部實現整個系統功能的中心。

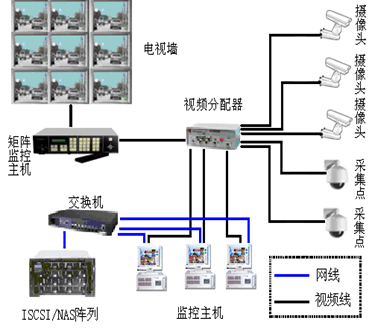

2。監控圖系統原理拓?fù)鋱D
